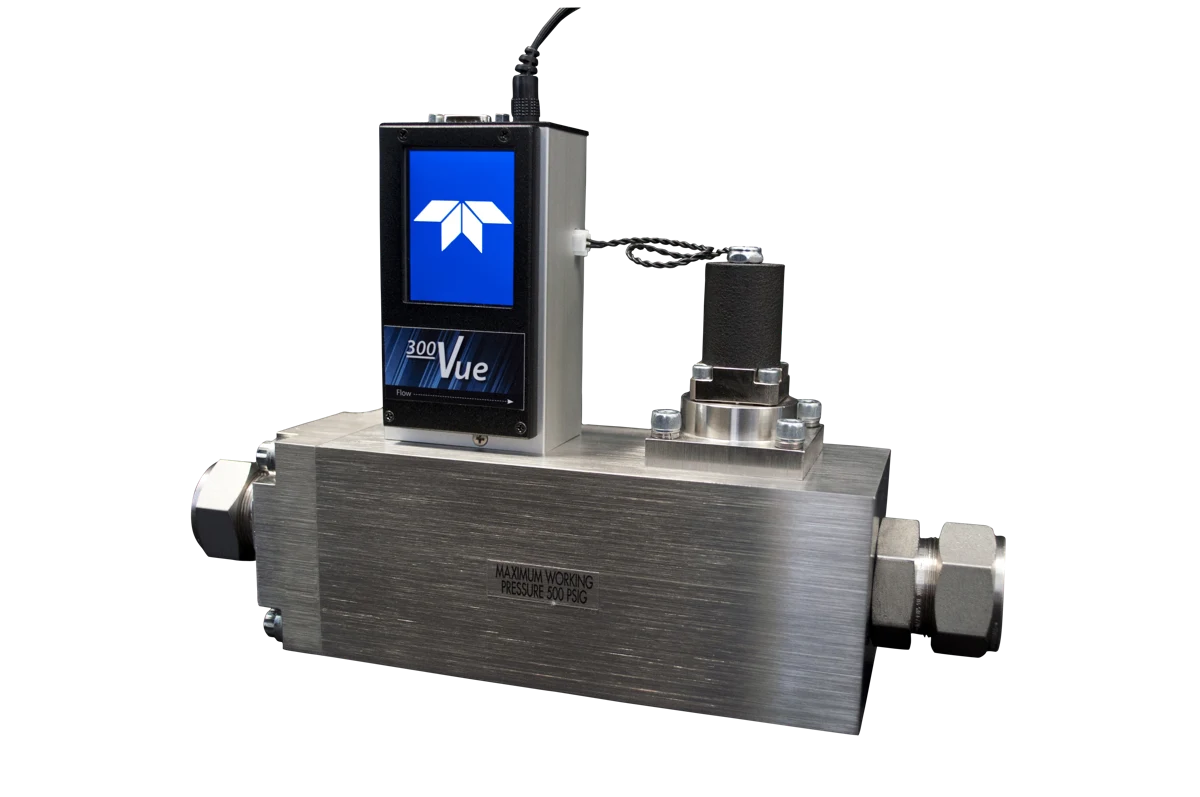

HFM D 305B / HFC D 307B
1,000 slm ~ 2,500 slm · 75 kg/hr ~ 187 kg/hr
빠르고 정확하게 가스 유량 측정 및 제어 가능
Teledyne Hastings에서 새롭게 출시된 Digital 300B Series는 기존의 Digital Mass Flow Meter / Controller보다 일보 진화한 제품으로 제품 전면부에 컬러 터치 스크린 디스플레이가 장착되었습니다.
디스플레이를 통하여 유량의 흐름 및 조절이 가능하며 강력하고 직관적인 메뉴는 여러가지 가스 유량의 제어를 쉽고 빠르게 할 수 있도록 도와줍니다.
24 VDC Jack을 이용해 110 ~ 220 V 콘센트에서 바로 전원 공급이 가능하기 때문에 Power Supply 및 Display 장치, Lead Line 등이 필요없이 단일 제품만으로도 사용이 가능합니다.
HFM D 305B / HFC D 307B 카탈로그 (PDF) · 300 Vue 제품 브로셔 (PDF) · HFM D 305B / HFC D 307B 매뉴얼 (PDF)
메인 화면은 유량, 유량 설정값, 측정 단위, 밸브 모드 등을 표시하며 시간의 흐름에 따른 유량 변화를 그래프로 확인할 수 있습니다.
또한 사용자의 편의를 위하여 메뉴 구성 변경이 가능하며, Teledyne Hastings에서 제공하는 Data Logging Software와 호환됩니다.
열식 질량 유량계를 직접 디자인한 Teledyne Hastings 사의 제품을 사용해보세요.
빠른 기술지원으로 편리한 사용을 보장하며 여러분의 연구/생산 효율을 높이기 위해 각각의 응용분야에 맞춰 함께 연구하고 노력합니다.
고객의 산소 및 여러 가스 관련 응용분야에 사용할 경우 요청시 적합한 검사 후 출고됩니다.
주요 특징
- Color Touch Screen Display
- Graphically View Flow
- Multi-Gas Calibrations
- Sensor Diagnostics
- Totalizer
- Analog and Digital Output
- 0-5 VDC, 0-10 VDC, 4-20 mA
- RS 232, RS 485, USB
- Flow Capacity from 5 sccm to 10000SLM
- Fitting Options from Compression to Surface Mount
- Metal and Elastomer Seal Available
- Free Application Support
사양
아래 표와 특징 목록의 전체 유량 범위는 300 Vue 계열 전체에 대한 정보입니다. 305B 외에 300B·301B·306B 등 다른 모델을 포함하므로 305B 단일 모델의 범위와 구분해 확인하세요. 원본 표의 모델명과 범위 표기를 보존했으며, 세부 모델 선정은 카탈로그와 제조사 확인이 필요합니다.
| 항목 | 300 Vue Series Digital Flow Meter | 300 Vue Series Digital Flow Controller |
|---|---|---|
| Range (N2) Low Flow Medium Flow High Flow | HFM-D-300B (L): 0-5 sccm to 0-10 sccm HFM-D-300B (H): 0-10 sccm to 0-25 slm HFM-D-301B(L): 0-25 slm to 0-300 slm HFM-D-301B(H): 1-300 slm to 0-1,000 slm HFM-D-305B: 0-1,000 slm to 0-2,500 slm HFM-D-306B: 0-2,500 slm to 0-10,000 slm | HFM-D-302B (L): 0-5 sccm to 0-10 sccm HFM-D-302B (H): 0-10 sccm to 0-25 slm HFM-D-303B(L): 0-25 slm to 0-300 slm HFM-D-303B(H): 1-300 slm to 0-1,000 slm HFM-D-307B: 0-1,000 slm to 0-2,500 slm HFM-D-308B: 0-2,500 slm to 0-10,000 slm |
| Accuracy | ±(0.5% of reading + 0.2% of full scale) | ±(0.5% of reading + 0.2% of full scale) |
| Repeatability | ±0.15% of full scale | ±0.15% of full scale |
| Settling Time | Typically <1 seconds | Typically <1-2 seconds |
| Analog I/O (Standard) | 0-5 VDC | 0-5 VDC |
| Analog I/O (Optional) | 0-10 VDC, 0-20 mA, 4-20 mA | 0-10 VDC, 0-20 mA, 4-20 mA |
| Digital I/O (Standard) | RS-232, RS-485, USB | RS-232, RS-485, USB |
| Analog Connector | 9-pin subminiature D | 15-pin subminiature D |
| Fittings | Surface Mount, Swagelok®, VCO, VCR, NPT | Surface Mount, Swagelok®, VCO, VCR, NPT |
| Power Requirements | 11-36 VDC @ 3.1 Watt (max), Unipolar or Bipolar (e.g. ±15 VDC, ±12 VDC) | 11-36 VDC @ 6.7 Watt (max), Unipolar or Bipolar (e.g. ±15 VDC, ±12 VDC) |
| Wetted Materials | 316L SS, Nickel 200, 304 SS, 302 SS | 316L SS, Nickel 200, 304 SS, 302 SS, Kalrez® (Valve Seat) |
