NDT Hardware

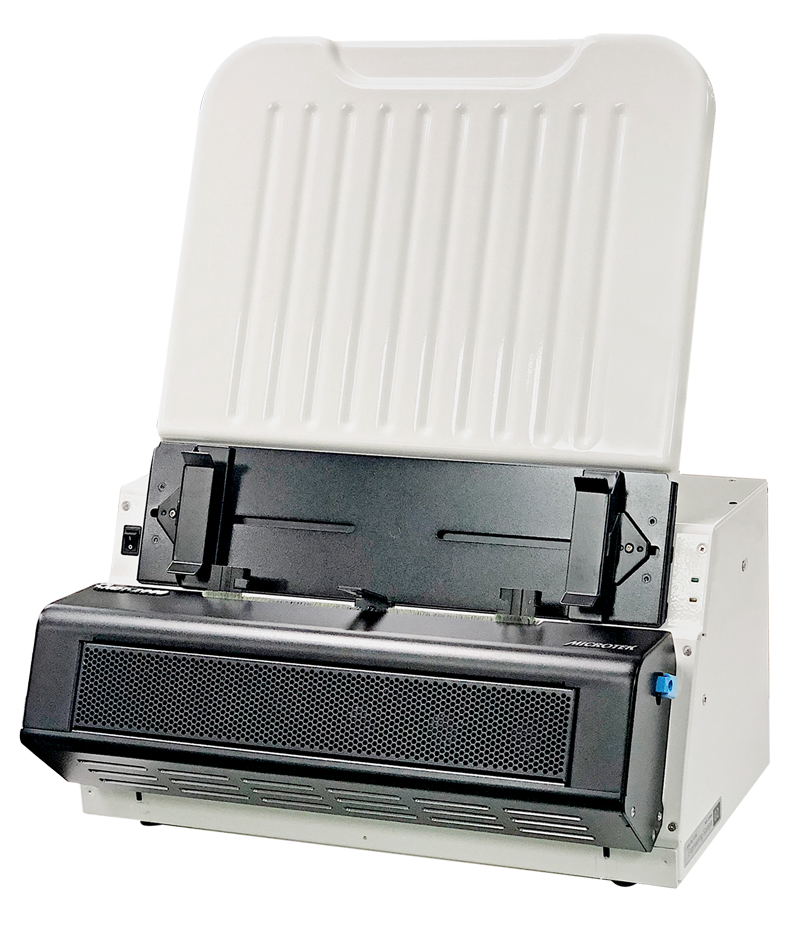

NDT-2000 X-ray Film Digitizer

• 아날로그 필름을 디지털화 할 수 있는 장비
• ISO-14096 / ASTM Section V 국제 표준
• 1,200 dpi(21㎛) 해상도 / 16bit 컬러
• DA, DB, DS Class 충족 (0.5 ~ 4.5 OD 광학 밀도 감지)
• 최대 14" x 200" 크기의 필름 작업 가능
• 자가 보정 기능 및 먼지 방지 설계

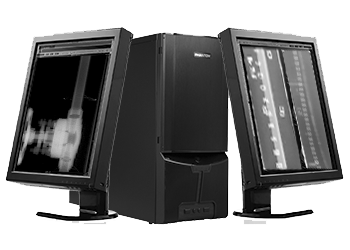

Workstation

• 판독용 Workstation 필수 사양
• Nvidia / AMD 10 bit Color 지원 가능 VGA
• 10 Bit Grayscale Monitor

Feeder

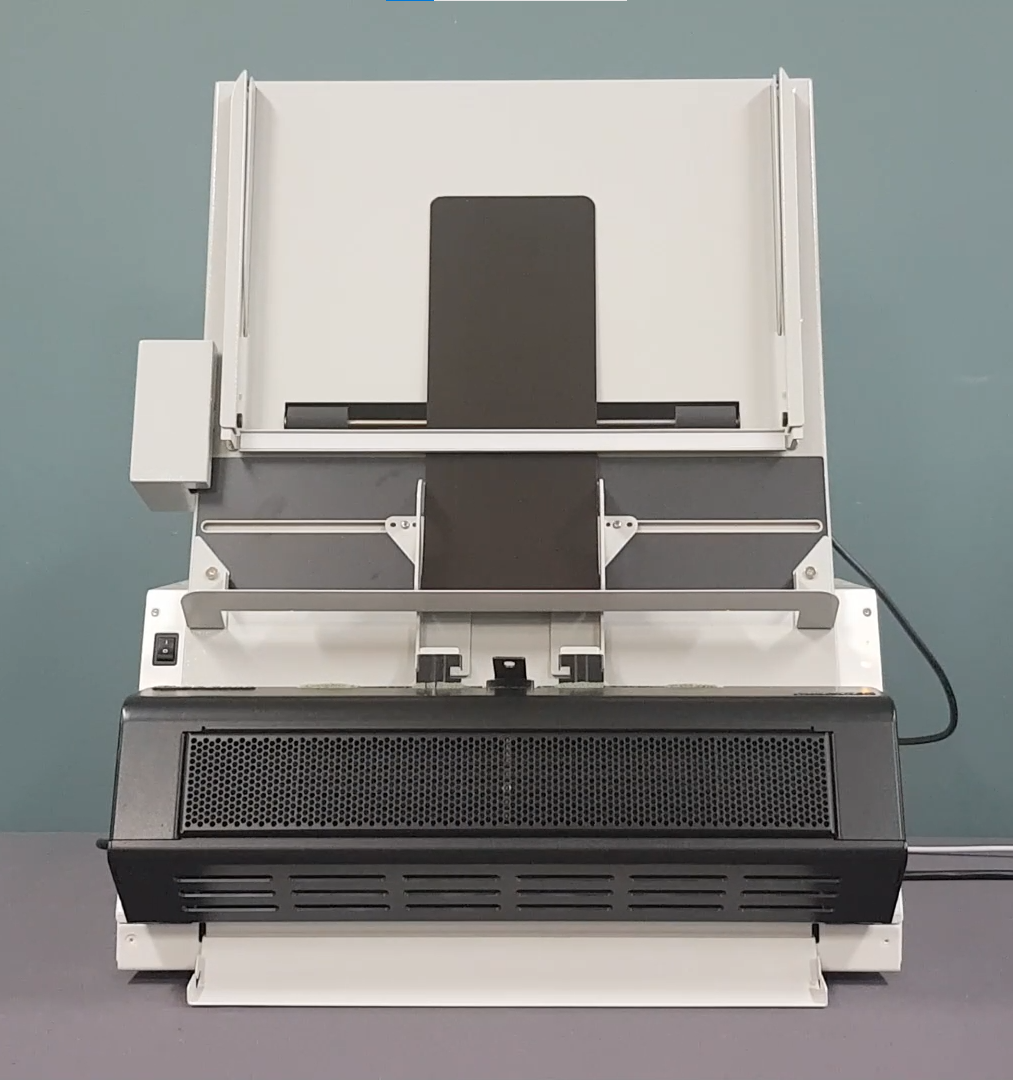

Auto Film Feeder

• 최대 15장의 필름 자동 공급 가능

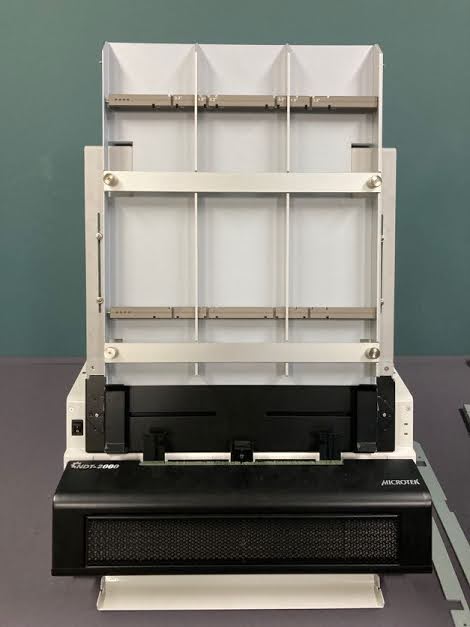

Multistrip Film Feeder

• 3.3" 필름 기준 4장, 4.5" 필름 기준 3장 동시 Digitizing 가능
• 작업 효율을 높이고 생산성이 3배 ~ 4배 증가

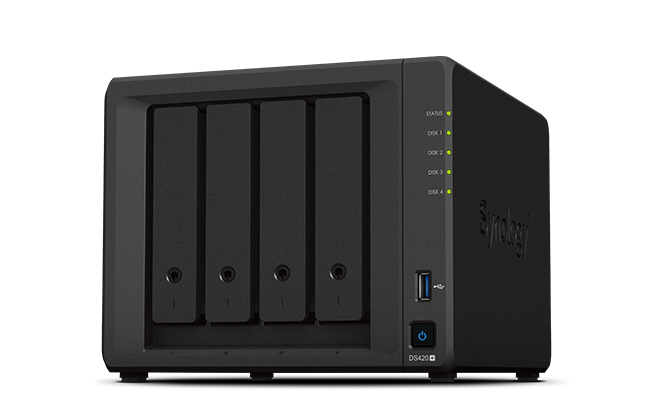

Server

• 필요 최소 HDD : 2 / 시스템 파일 용량 최소 2Gb
• DICONDE 파일 용량 기준
• 3.3" 필름 600 dpi, 3.5D DICONDE 파일 : 약 27Mb
• DDR4 2,666Mhz RAM 추가 가능

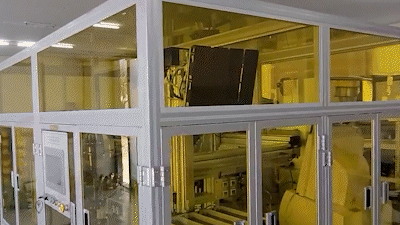

Automation

• Automation은 로봇을 이용해 필름의 이동을 자동화
• 필름의 거치부터 분류까지 Digitizing 작업 중 필름이 이동하는 모든 부분의 자동화 가능

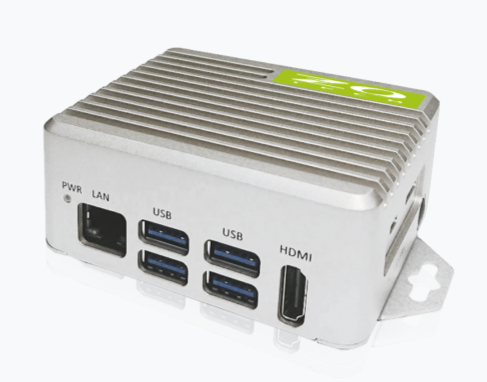

Magic NDT

• OCR 판독 디바이스로 이미지에 들어있는 텍스트를 인식해 기계가 읽을 수 있도록 변환
• 자동으로 필름의 정보값을 인식 및 저장 가능
• 자동
• 알고리즘을 이용해 보조 결함 인식 가능

OCR 기능 체험해보기
