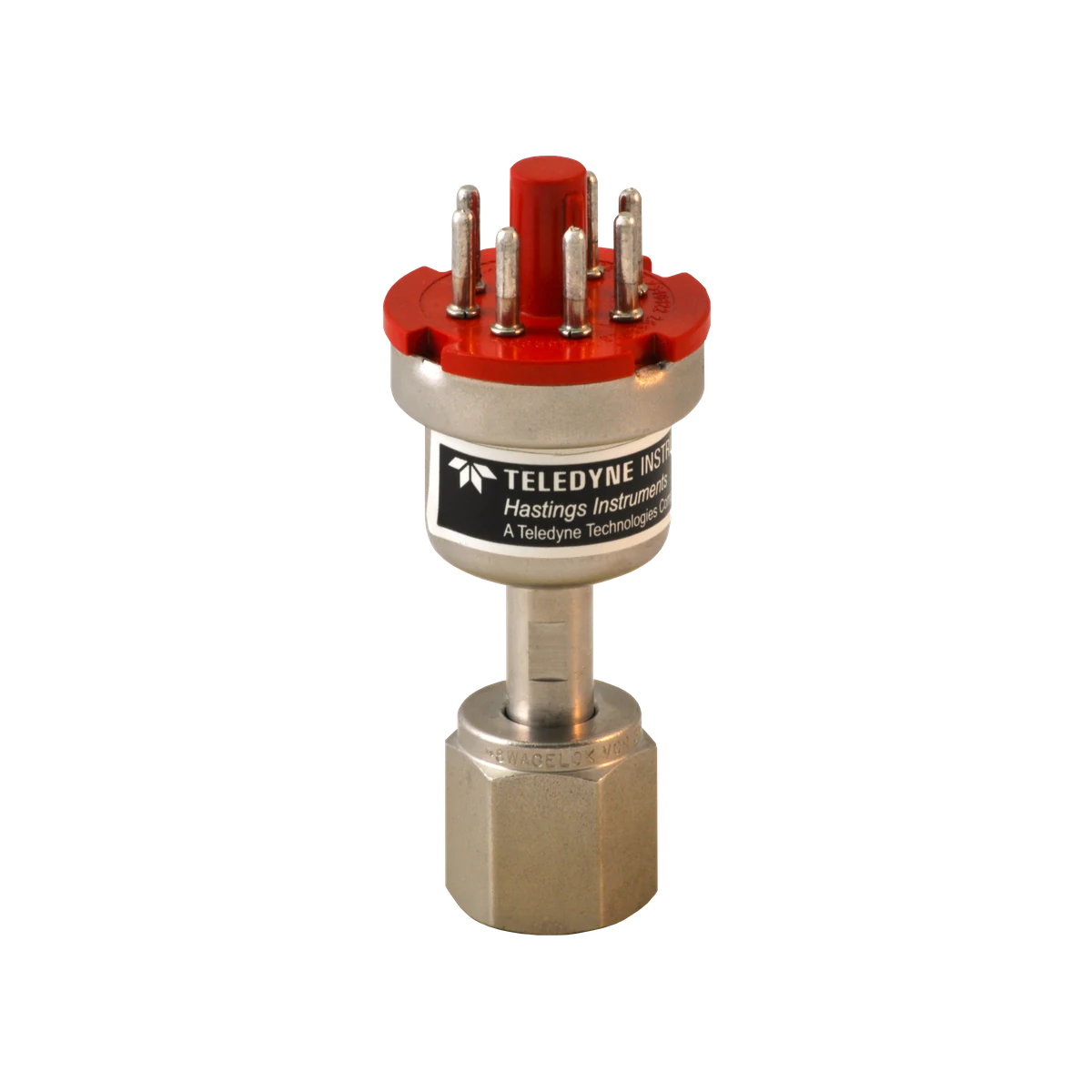

DV - 5 Sensor Tube
0.1 Torr ~ 0.0001 Torr(13.33 ~ 0.013332 Pa) 진공 측정 센서
Teledyne Hastings 사의 Thermo couple 방식의 진공 튜브는 가장 까다로운 조건에서 탁월한 안정성, 정확성, 신뢰성을 보증합니다.
측정치는 질소 또는 공기를 이용해 교정되며, 다른 가스를 사용할 경우에는 주문시 요청해야 합니다.
DV Sensor Series는 다양하고 신뢰할 수 있는 여러 종류의 측정기와 결합하여 사용할 수 있습니다.
DV - 5 센서는 여러가지 피팅을 지원하며 다양한 옵션의 응용 분야에서 사용 가능합니다.
결합 가능한 측정기들
DAVC
DAVC 카탈로그 (PDF)DAVC 매뉴얼 (PDF)VT / CVT
VT / CVT 카탈로그 (PDF)VT / CVT 매뉴얼 (PDF)CVT / DCVT
CVT / DCVT 카탈로그 (PDF)CVT / DCVT 매뉴얼 (PDF)HPM 4/5/6
HPM 4/5/6 카탈로그 (PDF)HPM 4/5/6 매뉴얼 (PDF)Applications and Industries
- Semiconductor Process
- Lighting
- Plasma Coating
- Sputtering
- Laboratory
사양 비교 자료
표의 ✓는 원본의 체크 표시, —는 원본에 기재되지 않은 항목입니다. 모바일에서는 표를 좌우로 밀어 비교할 수 있습니다.
| Meter / Controller | VT-5A | CVT-25A | DVT-5 | DCVT-5 | HPM 4/5/6 | DAVC-5 |
|---|---|---|---|---|---|---|
| Range | 0.1 mTorr – 100 mTorr | — | — | — | — | — |
| Display | Reverse Motion Analog Needle | — | Digital | — | — | Setpoint (High/Low) Indicators |
| Units | Torr, mBar, Pa | — | — | — | — | — |
| Accuracy | — | — | +(20% Reading + 0.2 mTorr) max | — | — | — |
| Dimensions | See Bulletin in Downloads Tab | — | — | — | — | — |
| Output | ✓ | ✓ | — | ✓ | — | ✓ |
| Control Output or Relays | ✓ | ✓ | — | ✓ | — | ✓ |
| Serial Communications | — | — | — | ✓ | — | ✓ |
| Power | 115 vac; 50/60 Hz current | — | 90-240 vac; 47-63 Hz, 2W | 90-250 vac; 47-63 Hz, 5W | 9V Battery | — |
| DC Input Requirements | — | — | 4.5-5.3 VDC, 1.5W | 22-25 VDC, 5W | — | — |
| Power Cable Length | 6 Feet | — | — | — | None | 1.5m |
| Vacuum Sensor Cable Length | — | — | — | — | Extends to 13 Feet | 8 Feet – other lengths available |
| Weight | 1.3 Lb. | 1.5 Lb. | 0.5Lb. | 0.7Lb. | — | 4.2 oz. |
| Cabinet Version (B) | ✓ | — | ✓ | ✓ | — | — |
| 항목 | DV-5M | DV-5R | DV-5S |
|---|---|---|---|
| Color Band | Red | — | — |
| Dimensions | See Bulletin in Downloads Tab | — | — |
| 1/8″ NPT Threaded Fitting | ✓ | ✓ | ✓ |
| 1/4″ VCR Male Fitting | ✓ | — | — |
| KF-16 Fitting | — | — | — |
| KF-25 Fitting | — | — | — |
| Mini-CF Fitting | — | — | — |
| Robust with Protective Cap | — | — | ✓ |
| Max Operating Temperature | 100°C | 150°C | — |
| Max Positive Pressure | 150 PSIG | 400 PSIG | — |
| Hermetically Sealed Base with Glass | ✓ | ✓ | — |
| Stainless Steel | — | — | — |
| Stainless Steel w/Nickel Plated Components | ✓ | ✓ | ✓ |
